¿Cómo reparar un mazo de cables del motor?

Como proveedor experimentado de arneses de cableado del motor, he sido testigo de primera mano el papel crítico que juegan estos componentes en el funcionamiento suave de los motores. Un arnés de cableado dañado o defectuoso puede conducir a una multitud de problemas, desde fallas eléctricas menores para completar la falla del motor. En esta publicación de blog, compartiré algunas ideas sobre cómo reparar un arnés de cableado del motor, aprovechando mi experiencia en la industria.

Comprender los conceptos básicos de un arnés de cableado del motor

Antes de profundizar en el proceso de reparación, es esencial comprender qué es un arnés de cableado del motor y cómo funciona. Un arnés de cableado del motor es una colección de cables, conectores y terminales que transmiten señales eléctricas y energía en todo el motor. Sirve como el sistema nervioso del motor, asegurando que todos los componentes reciban la entrada eléctrica necesaria para funcionar correctamente.

El arnés de cableado generalmente está compuesto por múltiples circuitos, cada uno dedicado a una función específica, como encendido, inyección de combustible o operación del sensor. Estos circuitos están agrupados y protegidos por una vaina o conducto para evitar daños por calor, vibración y humedad.

Identificar el problema

El primer paso para reparar un arnés de cableado del motor es identificar la fuente del problema. Esta puede ser una tarea desafiante, ya que los problemas eléctricos pueden manifestarse de varias maneras, y los síntomas pueden no ser siempre sencillos. Aquí hay algunos signos comunes de un arnés de cableado defectuoso:

• Mal funcionamiento: Esto puede incluir pérdida de potencia intermitente, luces parpadeantes o componentes eléctricos que no funcionan.
• Problemas de rendimiento del motor: La mala aceleración, el ralentí o el estancamiento pueden ser causados por un arnés de cableado defectuoso que interrumpe los sistemas de inyección de encendido o inyección de combustible del motor.
• Daño visible: Busque signos de daño físico, como cables deshilachados, conectores rotos o aislamiento derretido. Estos a menudo pueden ser el resultado del calor, la abrasión o la exposición química.

Para diagnosticar el problema con precisión, es posible que deba usar herramientas especializadas, como un multímetro o un probador de circuito. Estas herramientas pueden ayudarlo a medir el voltaje, la continuidad y la resistencia en el arnés de cableado para determinar la ubicación de la falla.

Recopilando las herramientas y materiales necesarios

Una vez que haya identificado el problema, es hora de reunir las herramientas y materiales que necesitará para la reparación. Aquí hay una lista de algunos elementos esenciales:

• Strippers y enjuague de alambre: Estas herramientas se utilizan para eliminar el aislamiento de los cables y adjuntar conectores.
• Soldador y soldadura: La soldadura es un método confiable para unir cables, especialmente en aplicaciones de alta vibración.
• Tubo de cinta eléctrica o retráctil con calor: Estos materiales se utilizan para aislar y proteger los cables reparados.

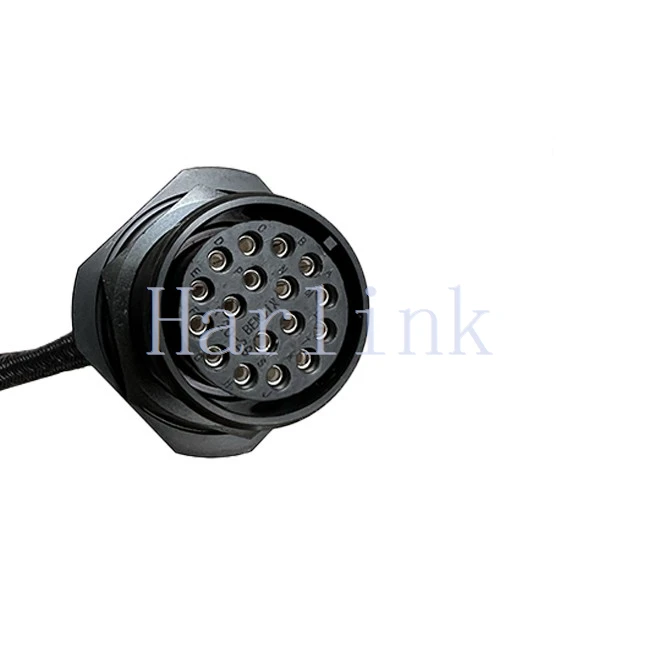

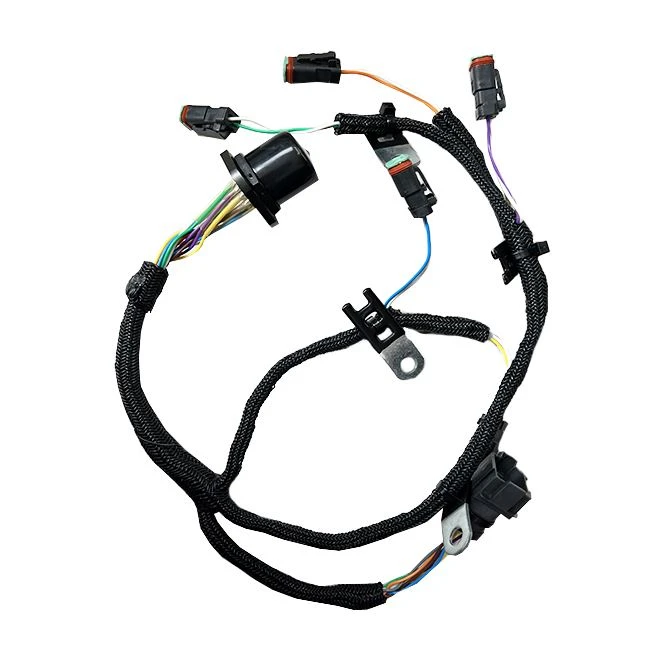

• Cables de reemplazo, conectores y terminales: Dependiendo del alcance del daño, es posible que deba reemplazar algunos o todos los componentes del arnés de cableado. Por ejemplo, si está buscando piezas específicas, puede consultar3975641 Junta de cubierta de la válvula para Cummins,205 - 4626 Asamblea del arnés, o324 - 0843 Arnés de cableado de transmisión para Caterpillar.
• Equipo de seguridad: Use guantes, gafas de seguridad y otros equipos de seguridad apropiados para protegerse de la descarga eléctrica y otros peligros.

Desconectar la batería

Antes de comenzar a trabajar en el arnés de cableado, es crucial desconectar la batería para evitar la descarga eléctrica y el daño al sistema eléctrico del vehículo. Localice la batería en el compartimento del motor y use una llave para aflojar la conexión del terminal negativo. Retire el cable negativo de la batería y póngalo a un lado.

Eliminar el arnés de cableado dañado

Una vez que la batería está desconectada, puede comenzar a eliminar el arnés de cableado dañado. Esto puede implicar eliminar otros componentes, como cubiertas o soportes del motor, para obtener acceso al arnés. Trace cuidadosamente la ruta del arnés de cableado y anote la ubicación de cada conector y terminal.

Use un par de alicates o un destornillador para eliminar los clips o sujetadores que mantengan el arnés en su lugar. Saca suavemente el arnés del compartimento del motor, teniendo cuidado de no dañar ningún otro componente en el proceso.

Reparar o reemplazar los componentes dañados

Con el arnés de cableado eliminado, ahora puede inspeccionarlo más de cerca y determinar el mejor curso de acción. Si el daño es menor, como un alambre deshilachado o un conector suelto, es posible que pueda repararlo utilizando las herramientas y materiales que ha reunido.

• Reparación de cables deshilachados: Use strippers de alambre para eliminar el aislamiento dañado del cable. Corta las secciones dañadas del cable y tira los extremos del cable restante. Gire los extremos del cable y los solden para una conexión segura. Cubra la junta soldada con cinta eléctrica o tubería de retiro de calor.
• Reemplazo de conectores y terminales: Si un conector o terminal está dañado, use un par de enjuagos para quitarlo del cable. Seleccione un conector o terminal de reemplazo que coincida con el original y lo empuque sobre el cable. Asegúrese de que la conexión sea segura y pruebe la continuidad utilizando un multímetro.

Si el daño es extenso, puede ser más práctico reemplazar todo el arnés de cableado. Esto asegura que todos los componentes estén en buenas condiciones de trabajo y reduzcan el riesgo de problemas futuros.

Instalación del arnés de cableado reparado o nuevo

Una vez que los componentes dañados han sido reparados o reemplazados, es hora de instalar el arnés de cableado en el compartimento del motor. Enrete cuidadosamente el arnés a lo largo del mismo camino que el original, asegurándose de que esté adecuadamente asegurado con clips y sujetadores.

Vuelva a conectar todos los conectores y terminales, asegurando que estén adecuadamente sentados y apretados. Doble: verifique las conexiones para asegurarse de que no haya cables sueltos o dañados.

Vuelva a conectar la batería

Después de instalar el arnés de cableado, puede volver a conectar la batería. Conecte el cable negativo al terminal de la batería y apriéelo con una llave. Asegúrese de que la conexión sea segura y que no haya signos de corrosión o daño.

Probar la reparación

Una vez que se vuelva a conectar la batería, inicie el motor y pruebe el sistema eléctrico para asegurarse de que todo funcione correctamente. Verifique las luces de advertencia en el tablero y pruebe el funcionamiento de todos los componentes eléctricos, como luces, radio y ventanas eléctricas.

Si encuentra algún problema, verifique sus conexiones y repita el proceso de diagnóstico para identificar y resolver el problema.

Conclusión

La reparación de un arnés de cableado del motor puede ser una tarea desafiante pero gratificante. Siguiendo estos pasos y utilizando las herramientas y materiales adecuados, puede asegurarse de que el sistema eléctrico de su motor esté en buenas condiciones de trabajo. Como proveedor del arnés de cableado del motor, estoy comprometido a proporcionar productos y soporte de alta calidad para ayudarlo a mantener sus motores funcionando sin problemas.

Si está en el mercado de arneses de cableado del motor o necesita ayuda con una reparación, le recomiendo que se comunique con una consulta. Tenemos una amplia gama de productos, incluidos3975641 Junta de cubierta de la válvula para Cummins,205 - 4626 Asamblea del arnés, y324 - 0843 Arnés de cableado de transmisión para Caterpillar, para satisfacer sus necesidades específicas.

Referencias

• Bosch Automotive Handbook, séptima edición
• Manuales de reparación de Chilton
• Manuales de reparación de Haynes
